BY-YXC系列電接點壓力表為能適應被測對象的各異和需求，本系列電接點壓力表在原有普通型和專用型的基礎上，又相繼研制了抗振型、耐蝕型、耐蝕抗振型以及帶有隔離裝置等多種類型共10多種型號的產品。
|
類 型
|
型 號
|
名稱（含全稱
或簡稱）
|
標度范圍
MPa
|
精確度等級
|
接頭螺紋
尺寸
|
||
|
指示
|
設定值
|
||||||
|
接通
|
斷開
|
||||||
|
普通型
|
YXC-100
YXC-102
YXC-103
|
磁助電接點壓力表
|
0~0.6至60及-0.1~0.06至2.4系列
|
1.5
|
1.5
|
4
|
M20×1.5
（＊G3/8″）
（＊G1/2″）
|
|
YXC-150
YXC-153
|
0~0.1至60及-0.1~0至2.4系列
|
||||||
|
專用型
|
YXC-150
|
磁助電接點氨壓力表
|
0~0.16至60及-0.1~0.06至2.4系列
|
2.5
|
2.5
|
4
|
|
|
抗振型
|
YXC-100-Z
YXC-102-Z
YXC-103-Z
|
磁助電接點壓力表
|
0~0.6至60及-0.1~0.5至2.4系列
|
1.5
|
1.5
|
5
|
|
|
耐蝕型
|
YXC100B-F
YXC-102B-F
YXC-103B-F
YXC-150B-F
YXC-152B-F
|
0~0. 6至60及-0.1~0.06至2.4系列
|
1.5
|
1.5
|
4
|
||
|
耐蝕抗振型
|
YXC-100B-FZ
YXC-102B-FZ
YXC-152B-FZ
YXC-153B-FZ
|
0~0. 6至60及-0.1~0.5至2.4系列
|
1.5
|
1.5
|
5
|
||
|
隔離式普通型
隔離式耐蝕型
|
YXC-103
YXC-103-F
|
隔離式磁助電接點壓力表
|
0~0. 16至60及-0.1~0.06至2.4系列
|
1.5
|
1.5
|
4
|
M42×2
（＊G1 1/4″）
|
|
隔離式抗振型
|
YXC-103-Z
|
0~0. 6至60及-0.1~0.5至2.4系列
|
1.5
|
1.5
|
5
|
||
|
隔離式耐蝕抗振型
|
YXC-103-FZ
|
||||||
|
電接點壓力表適用于測量對銅合金無腐蝕、無爆炸危險、非結晶的各種液體、氣體等介質壓力。儀表經與相應的電氣器件配套使用，可達到對被測壓力系統實現預先設定的最大或最小壓力值的雙位自動控制和發信（報警）的目的。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
結構原理 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
儀表由測量系統、指示裝置、磁助電接點裝置、外殼、調節裝置及接線盒等組成。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 型號表示 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
BY-YXC-100
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 電氣電路連接示意圖 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
圖中：JZ1、JZ2—繼電器及觸點 CJ—接觸器及觸點 RJ—熱繼電器 M—電機 YX—電接點壓力表 L—下限接點（綠） H—上限接點（紅） B—公共接點（黃） |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

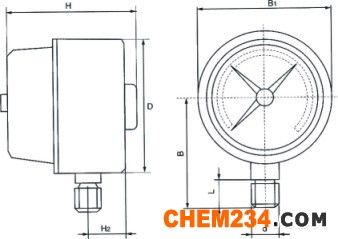

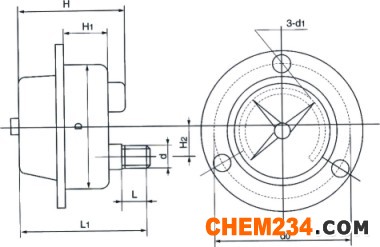

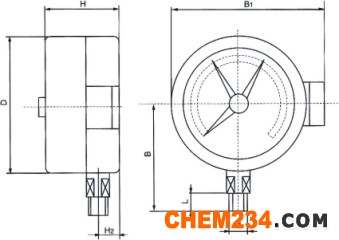

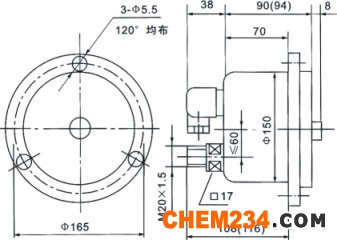

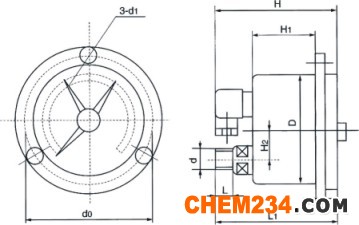

外形尺寸 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
