電動法蘭蝶閥,電動蝶閥



單價 1500.00 / 臺對比
銷量 暫無
發貨 上海付款后3天內
庫存 900臺起訂1臺
品牌 川滬
型號 D941
過期 長期有效
更新 2012-03-13 12:52


上海川滬閥門有限公司

企業會員第14年
資料未認證
保證金未繳納
  • 上海
  • 上次登錄 2013-11-12
  • 田春雨 (先生)   銷售部
詳細說明

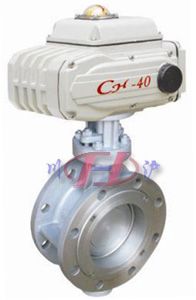

電動法蘭蝶閥

電動法蘭蝶閥 電動法蘭蝶閥 (結構圖)
電動法蘭蝶閥 電動法蘭蝶閥 (結構圖)

■ 產品概述

川滬牌電動法蘭蝶閥由回轉式電動執行機構及法蘭蝶閥閥體組成。電動法蘭蝶閥結構簡單、體積小、重量輕,只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉,操作簡單,同時該閥門具有良好的流體控制特性。電動法蘭蝶閥處于完全開啟位置時,蝶板厚度是介質流經閥體時唯一的阻力,因此通過該閥門所產生的壓力降很小,故具有較好的流量控制特性。電動法蘭蝶閥有彈性密封和金屬的密封兩種密封型式。彈性密封閥門,密封圈可以鑲嵌在閥體上或附在蝶板周邊。 采用金屬密封的閥門一般比彈性密封的閥門壽命長,但很難做到完全密封。金屬密封能適應較高的工作溫度,彈性密封則具有受溫度限制的缺陷。如果要求電動法蘭蝶閥作為流量控制使用,主要的是正確選擇閥門的尺寸和類型。蝶閥的結構原理尤其適合制作大口徑閥門。電動法蘭蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用,而且還應用于熱電站的冷卻水系統。

■ 主要技術參數

● 閥體

閥體形式 直通鑄造閥
公稱通徑 DN50~1000mm
公稱壓力 PN1.0、1.6、2.5MPa
法蘭標準 JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
連接形式 法蘭式、對夾式
閥蓋形式 一體式
壓蓋型式 壓板壓緊式
密封填料 V型聚四氟乙烯填料、柔性石墨填料

● 閥內件

閥板形式 蝶形
流量特性 近似等百分比

● 執行機構

執行器型號 DZW、HQ、CHR、381R
主要技術參數 電源電壓:220V/50Hz、380V/50Hz、輸入信號:4-20mA或1-5V·DC、輸出信號:4-20mA·DC
防護等級:相當IP67、隔爆標志:ExdⅡBT4、手操功能:手柄
環境溫度:-25~+70℃、環境濕度:95%
注:如需詳細執行器參數,請進入電動執行器頁面進行查閱。

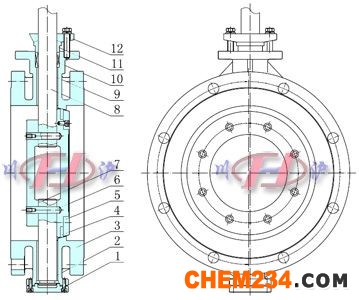

■ 主要零件材料

1 底座 HT200、WCB、CF3、CF3M、CF8、CF8M
2 下軸套 銅合金、304、316
3 閥體 HT200、WCB、CF3、CF3M、CF8、CF8M
4 密封圈 NBR丁晴橡膠、PTFE、PPL、304、316
5 壓板、蝶板 HT200、WCB、CF3、CF3M、CF8、CF8M
6 固定銷 25、35、45
7 上閥軸 2Cr13、304、316、316L
8 下閥軸 2Cr13、304、316、316L
9 上軸套 銅合金、304、316
10 填料 聚四氟乙烯/柔性石墨
11 填料壓套 HT200、WCB、CF3、CF3M、CF8、CF8M
12 填料壓板 HT200、WCB、CF3、CF3M、CF8、CF8M

■ 主要性能指標

公稱通徑DN(mm) 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
額定流量系數Cv 110 180 232 368 656 1000 1760 3390 4730 6700 8900 10500 14800 20500 31000 43000 55600 70700
允許壓差(MPa) 公稱壓力
動作范圍 0~90°
泄露量 按GB/T4213-92,為Kv值的10-4
基本誤差 ±2.5%
回差 ±2.5%
死區 1% (可調)
可調范圍 50:1

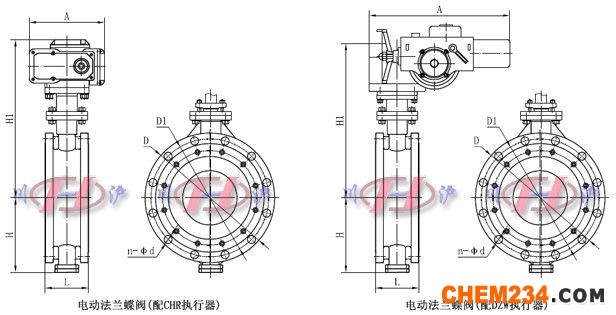

■ 主要外形及連接尺寸

電動法蘭蝶閥外形尺寸
公稱通徑 DN(mm) 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
L 108 112 114 127 140 140 152 165 178 190 216 222 229 267 292 318 330 410
H 112 115 120 140 170 180 210 240 290 320 350 380 410 470 550 640 710 770
n-φd 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26 16-26 16-30 20-30 20-33 20-36 24-36 24-39 28-39 28-42
H1 根據所配執行機構而定
A 根據閥門所需力矩而定,配置機型不同,外形尺寸也不相同
D 165 185 200 220 250 285 340 405 460 520 580 640 715 840 910 1025 1125 1255
D1 125 145 160 180 210 240 295 355 410 470 525 585 650 770 840 950 1050 1170
注:以上參數均為PN1.6MPa為準,其他壓力等級請咨詢公司技術部,表中尺寸為不帶標準附件數據,另由于產品改進技術創新參數可能有一定變化,請咨詢公司技術部門索取最新數據。
